沸石轉輪廢氣處理裝置

實用新型涉及廢氣處理領域，尤其涉及了沸石轉輪廢氣處理裝置。噴塗廣泛用於汽車，日用品和家具噴漆等行業。在噴塗過程中會產生大量的揮發性有機廢氣，通常具有濃度低，風量大，成分可變的特點。它不僅對操作人員的健康造成直接傷害，而且還汙染周圍環境。對於這種揮發性有機廢氣，主要使用直接燃燒，活性炭吸附和解吸+催化燃燒，蜂窩狀活性炭吸附流道，分子篩吸附流道等。現有的處理工藝通常使用活性炭來濃縮和解吸具有大風量和低濃度的有機廢氣。這樣，設備投資增加，占地麵積大。另外，活性炭的吸附效率和使用壽命高於沒有沸石轉輪的活性炭，使用壽命長。

針對現有技術中吸附效率低，設備麵積大的缺點，提供了一種沸石轉輪廢氣處理裝置。

為了解決上述技術問題，本實用新型通過以下技術方案解決：

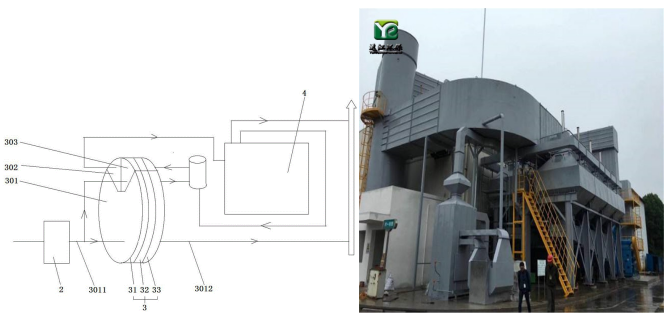

沸石轉輪廢氣處理裝置包括殼體。沿空氣流動方向在殼體中順序地安裝有過濾裝置，沸石轉輪裝置和燃燒爐。過濾裝置，沸石轉輪裝置和燃燒爐通過管道連接。沸石轉輪裝置包括流道殼體，第一沸石轉輪，第二沸石轉輪和第三沸石轉輪依次安裝在流道殼中。第一沸石轉輪，第二沸石轉輪和第三沸石轉輪均具有吸附。在該區域，冷卻區和解吸區中，第一沸石轉輪和第三沸石轉輪的旋轉速度相同，且第一沸石轉輪和第三沸石轉輪均低於第二沸石轉輪的旋轉速度。

優選地，第一沸石轉輪，第二沸石轉輪和第三沸石轉輪中的吸附區順序連接，並且進一步包括入口管和出口管。廢氣通過進口管，第一沸石轉輪的吸附區，第二沸石轉輪的吸附區，第三沸石轉輪的吸附區和出口管排出，冷卻液和脫附區通過。第一沸石轉輪，第二沸石轉輪和第三沸石轉輪彼此連接。收集吸附在第一沸石轉輪，第二沸石轉輪和第三沸石轉輪中的廢氣，並將其送入燃燒爐。

優選地，燃燒爐包括沿著氣體流動方向順序布置的熱交換室，燃燒室，再生器和催化室。換熱室位於燃燒室上方。在熱交換室內設有多個渦流板，蓄熱室位於燃燒室的上方，將燃燒的氣體蓄熱。催化板布置在催化室中，並且催化室位於再生器上方。

優選地，過濾裝置是三級袋式過濾器，並且過濾裝置包括三組過濾膜，其過濾等級為g4，f5和f9。

優選地，兩個壓差變送器安裝在過濾裝置的入口和出口端，還包括控製器和警報器。控製器連接至壓差變送器，並接收由壓差變送器發送的壓力信號。當壓力達到預設的臨界值時，控製器分析壓力信號並控製警報以發出語音警報。

由於采用了上述技術方案，因此具有顯著的技術效果：本申請改變了傳統的單型沸石轉輪，由多個不同轉速的沸石轉輪組成，可以處理複雜的揮發性有機化合物廢氣，提高了生產效率。總吸附效率，與現有技術處理效果差，設備占地麵積大的缺點相比，已經進行了改進，減少了設備投資和運行成本，實現了經濟有效的有機廢氣處理。
